Hab ganz vergessen ein Feedback zu geben.
Am Ende habe ich doch nochmal einen passenderen Kabelbaum gefunden und
das Auto spult auch schon fleißig seine KM.

Wichtig ist man sollte beim Prüfen der Ausstattungsmerkmale auf folgendes Merkmal achten:
WM0 SPRINTER MODELLPFLEGE 2003

Einige Stecker ...

Also am Ende hat es ein zurechtgebogenes Vierkantrohr getan.
Das ganze dann unmittelbar wurde dann direkt vor dem Schiebefenster angebracht.
Den TÜV Prüfer hat es aber gar nicht interessiert.

So ganz bin ich doch nicht ans Ziel gekommen, hab jedoch einen passenden Schaltplan.
Das schwarze Kabel geht an Endhülse Kl. 15 gesichert. (J18)
Jetzt wäre meine Frage wo die Endhülse ist oder ob ich bei einer/m anderen Sicherung / Relais (Relais Kl 15) das entsprechend Kabel mit "anzapfen" kann ...

asap hat geschrieben: 09 Mai 2022 13:42

ripnoe hat geschrieben: 09 Mai 2022 13:30 Danke für die Hilfe ! Hab gerade einen Beitrag gefunden wo das Thema auch schon mal behandelt wurde.

Kannst du diesen Beitrag mal als Link hier rein stellen, evtl. hilft der Beitrag dann auch noch anderen

Hier der Link...

viewtopic.php?t=13726

Chr1stoph hat geschrieben: 09 Mai 2022 14:54 Den Schaltplan mit der Aufbauer-Schnittstelle kann ich bei Bedarf schicken.

Cool gern so als zusätzliche Absicherung nicht ganz schlecht.

Zum Relais Klemme 15 K 88 geht nach meinem Schaltplan zum Kontakt 5 ein Rotbraunes 2,5 mm², zum Kontakt 2 ein Rotgraues 0,75 mm², zum Kontaakt 4 ein Braunes 0,75 mm² und zum Kontakt 1 ein Schwarzgelbes 2,5 mm². Kontakt 3 ist nicht belegt-


Danke für die Hilfe ! Hab gerade einen Beitrag gefunden ...

Die D+ und die KL15 hast du vorher nicht gehabt wenn ich das richtig verstanden habe. Und jetzt meinst du das wenn du die Kabel von irgendeinem Sprinter da reinschmeißt funktioniert alles auf Anhieb.
Muss dich enttäuschen, so ist es nicht. Ausstattungscodes von beiden Besorgen, danach Schaltpläne ...

Ok ich weiß das Schadenfreude zwar die schönste Freude ist.
Aber in Foren hilft das meist nicht sonderlich weiter.
Sorry war schon ziemlich spät als ich den Beitrag geschrieben hatte.
Hab ihn jetzt nochmal korrigiert und noch ein paar zusätzliche Bilder / Infos hinzugefügt.

Moin,

ich habe in meinem Sprinter den Kabelbaum gewechselt.
Jetzt habe ich die Aufbauhersteller Relais für Klemme 15 und D+ angeschlossen
und die Anschlussklemmen im Sicherungskasten angebracht.
Die Anschlussklemme für geschaltetes Plus funktioniert leider nicht stattdessen habe ich das ...

Moin,
jo dachte ich mir so aber, tatsächlich gehen nur die Lichter in der unter Reihe an.
Es scheint so als hätte das Kombiinstrument ein weg bekommen.

Hello,
mein Sprinter hatte einen größeren Kabelbrand und jetzt habe ich einen gebrauchten Kabelbaum (Ausstattung identisch) eingebaut.
Wenn ich die Zündung anmache leuchtet die SRS Leuchte und Licht + Blinker funktionieren.
Motorsteuergerät ist geprüft und ok.
Fahrzeug ist ein 211 CDI mit ...

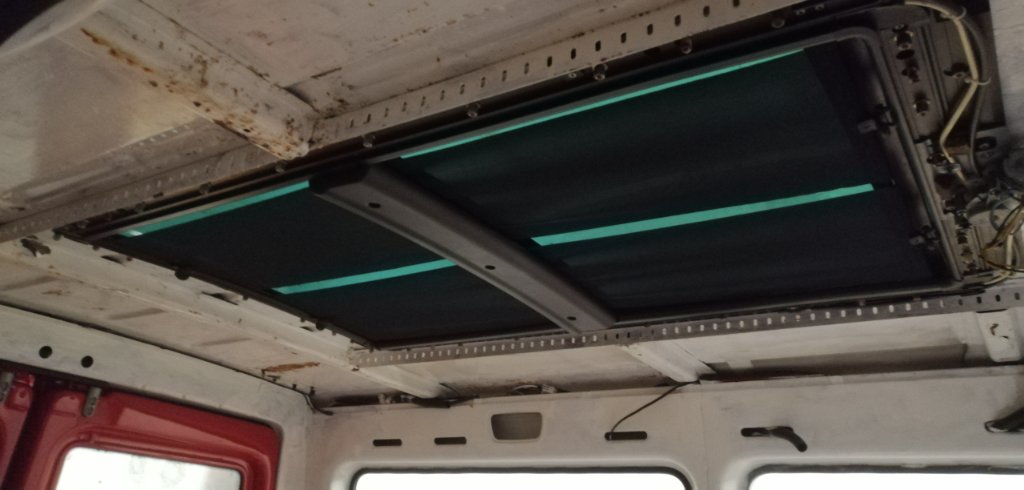

Die Bilder vom eingebauten Schiebedach wollte ich nicht vorenthalten.

Konkret kann ich dir es von meinem ersten Sprinter berichten:
Dort hatte ich den in der Mitte der Schietü liegenden Spriegel zwischen B- und C-Spriegel heraustrennen müssen, um Raum für den Durchstieg ins Aufstelldach zu schaffen. Ich hatte das mit einem DEKRA-Prüfer vorher besprochen und musste ...

Moin,
um meinen Sprinter durch den TÜV zu bekommen muss ich einen Spriegel einsetzen.
Mein Vorbesitzer hat ein Schiebedach einsetzen lassen und dabei wurden leider zwei Spriegel durchgesägt.
Laut TÜV müssen aber mindestens 2 durchgängig vorhanden sein.
Jetzt wäre meine Frage ob neben LT und Sprinter ...

Der Kabelbaum ist aus einem 308er BJ 11/2001 und meiner ist BJ 06/2004.
308 Identnr wdb9036131R342176
211 Identnr WDB9026611R676173

Ich habe mal die Ausstattungsmerkmale der beiden Fahrzeuge verglichen. Im 7z-Container steckt eine PDF-Datei mit dem Ausdruck aus Calc.
Compare.7z


Was für ein ...
