Hallo zusammen.

Mein erster Beitrag. Bei Unklarheiten bitte ich um Entschuldigung, die Übersetzung erfolgte mit Google Translate vom Slowenischen ins Deutsche.

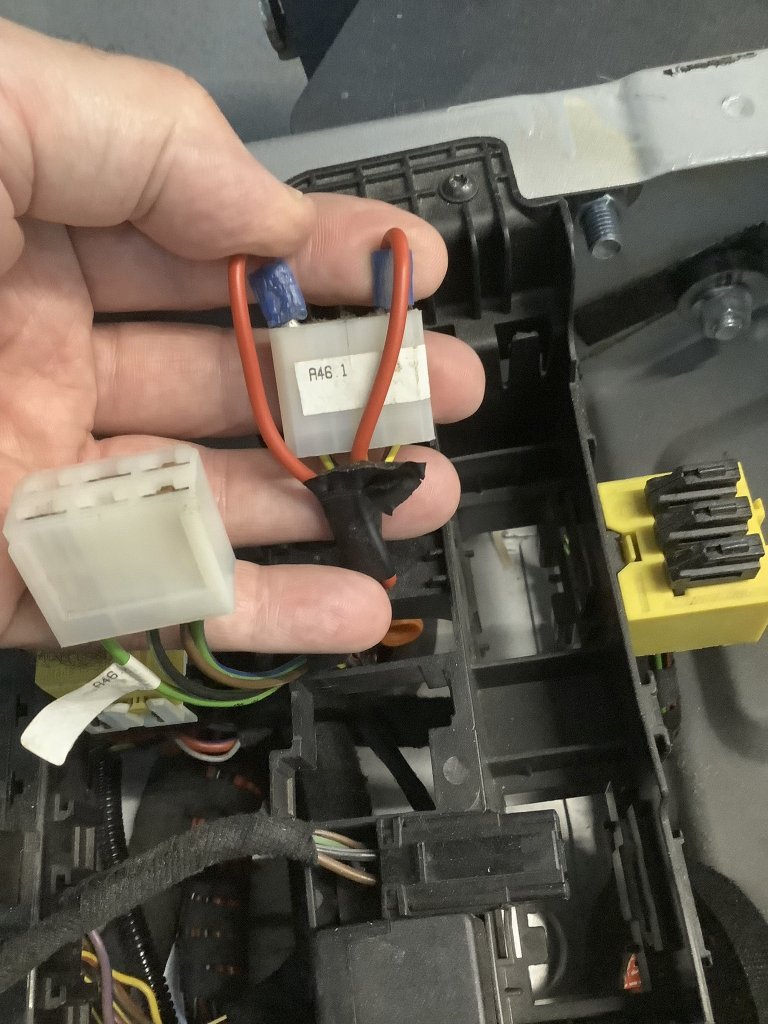

Habe diese beiden Stecker unter dem Fahrersitz gefunden. Wofür sind die? Ich habe im Internet gesucht, auch den MB-Service gefragt und konnte keine Antwort finden. Einer heißt A (oder R)46.1 und der andere A (oder R)46.2.
Bei A46.1 sind zwei Pins vom Vorbesitzer überbrückt.
Vielleicht weiß jemand, wofür diese Stecker sind?
MB Sprinter 319 CDI 2012
Vielen Dank für Ihre Antworten.

Thomas
Benutzeravatar
hljube
Wohnt hier
Wohnt hier
Beiträge: 2379
Registriert: 27 Feb 2017 19:52
Wohnort: Dreieck HL-RZ-OD

Galerie

Re: Wofür sind diese beiden Anschlüsse?

#2

Beitrag von hljube »

Bei den Steckern handelt es sich um die Vorbereitung für eine Tonfolgeanlage / Martinshorn.
Um zu verstehen, warum der Stromführende Stecker gebrückt wurde, müsste man den genauen Schaltplan haben.
Zuletzt geändert von hljube am 19 Jan 2025 21:37, insgesamt 1-mal geändert.
Folgende Benutzer bedankten sich beim Autor hljube für den Beitrag (Insgesamt 2):
Rosi (19 Jan 2025 20:11), krneki (19 Jan 2025 22:31)
MFG
Julian

-1988er T3 1.6TD (RIP)
-2012er W906 313 L2H1
krneki
Ganz neu hier
Ganz neu hier
Beiträge: 5
Registriert: 19 Jan 2025 15:21

Re: Wofür sind diese beiden Anschlüsse?

#3

Beitrag von krneki »

 Themenstarter

Es handelt sich also lediglich um einen Sirenenanschluss - R 46.1.
Woher wissen Sie von diesen Informationen? Kennen Sie vielleicht einen Link für den Schaltplan?
Benutzeravatar
Chr1stoph
Fast schon Admin
Fast schon Admin
Beiträge: 931
Registriert: 21 Dez 2020 14:32
Wohnort: Oberbayern

Re: Wofür sind diese beiden Anschlüsse?

#4

Beitrag von Chr1stoph »

Der Stecker 2 mit den grünen ist:
Kontakt 1 GN Starktonhorn hoch
Kontakt 3 GNBU Starktonhorn tief
Kontakt 5 BKGN Relais K 39/1 Tonfolge
Kontakt 6 BN Massepunkt Sitzkasten Fahrer 2
Folgende Benutzer bedankten sich beim Autor Chr1stoph für den Beitrag (Insgesamt 2):
hljube (19 Jan 2025 21:36), krneki (19 Jan 2025 22:31)
Benutzeravatar
Chr1stoph
Fast schon Admin
Fast schon Admin
Beiträge: 931
Registriert: 21 Dez 2020 14:32
Wohnort: Oberbayern

Re: Wofür sind diese beiden Anschlüsse?

#5

Beitrag von Chr1stoph »

hljube hat geschrieben: 19 Jan 2025 16:35 Bei den Steckern handelt es sich um die Vorbereitung für eine Tonfolgeanlage / Martinshorn.
/quote]

Achtung: Es handelt sich nicht um ein Martinhorn. Das würde mit Preßluft funktionieren und ist von der Fa. Max B. Martin und wird auch ohne "s" geschrieben.
Folgende Benutzer bedankten sich beim Autor Chr1stoph für den Beitrag:
hljube (19 Jan 2025 22:45)
krneki
Ganz neu hier
Ganz neu hier
Beiträge: 5
Registriert: 19 Jan 2025 15:21

Re: Wofür sind diese beiden Anschlüsse?

#6

Beitrag von krneki »

 Themenstarter

Okay,
Es scheint tatsächlich etwas mit der Sirene zu tun zu haben, in der VIN-Beschreibung heißt es:

JV7 PRE-FITTINGS FOR MULTI-TONE HORN UNIT

Wir sind wahrscheinlich Anschluss Nr. 2 entziffert
Es bleibt der Konnektor A46.1
Hat sonst noch jemand Erkenntnisse?
Benutzeravatar
Chr1stoph
Fast schon Admin
Fast schon Admin
Beiträge: 931
Registriert: 21 Dez 2020 14:32
Wohnort: Oberbayern

Re: Wofür sind diese beiden Anschlüsse?

#7

Beitrag von Chr1stoph »

Der Stecker 1 ist:
Kontakt 1 RDBU RKL rechts
Kontakt 2 YERD Relais K51/10 RKL
Kontakt 3 RDBK RKL links
Kontakt 4 YEBU S157/3 Schalter RKL mit Tonfolge
Kontakt 5 BKRD V22/2 Diode Entkoppelung Horn/Tonfolge
Kontakt 6 YEGN S157/3 Schalter RKL mit Tonfolge
Folgende Benutzer bedankten sich beim Autor Chr1stoph für den Beitrag:
krneki (19 Jan 2025 23:42)
krneki
Ganz neu hier
Ganz neu hier
Beiträge: 5
Registriert: 19 Jan 2025 15:21

Re: Wofür sind diese beiden Anschlüsse?

#8

Beitrag von krneki »

 Themenstarter

Hi Chr1stoph,
Was bedeutet die Abkürzung RKL?
Benutzeravatar
Hähnchenholer
Kennt sich schon aus
Kennt sich schon aus
Beiträge: 117
Registriert: 02 Mär 2020 11:05
Wohnort: Konstanz/Bodensee

Re: Wofür sind diese beiden Anschlüsse?

#9

Beitrag von Hähnchenholer »

Rundumleuchte/ Blau- oder Gelblicht.
Folgende Benutzer bedankten sich beim Autor Hähnchenholer für den Beitrag:
krneki (20 Jan 2025 08:35)
Herzliche Grüße vom Bodensee
Thomas


Wenn ich in den Dreck will, nehme ich meinen Unimog, alles andere ist Behelf
Benutzeravatar
Chr1stoph
Fast schon Admin
Fast schon Admin
Beiträge: 931
Registriert: 21 Dez 2020 14:32
Wohnort: Oberbayern

Re: Wofür sind diese beiden Anschlüsse?

#10

Beitrag von Chr1stoph »

krneki hat geschrieben: 19 Jan 2025 23:42 Hi Chr1stoph,
Was bedeutet die Abkürzung RKL?
Rundumkennleuchte RKL
Folgende Benutzer bedankten sich beim Autor Chr1stoph für den Beitrag:
krneki (20 Jan 2025 08:35)
krneki
Ganz neu hier
Ganz neu hier
Beiträge: 5
Registriert: 19 Jan 2025 15:21

Re: Wofür sind diese beiden Anschlüsse?

#11

Beitrag von krneki »

 Themenstarter

Vielen Dank für die Antworten.
Allerdings war bei diesem Fahrzeug ein gelbes RKL verbaut und der Schalter für das Rundumlicht ist auch schon original, diesen werde ich aber anderweitig verwenden.
Ich muss noch herausfinden: Warum gibt es eine überbrückte Verbindung zwischen
- Kontakt 1 RDBU RKL rechts und
- Kontakt 6 YEGN S157/3 Schalter RKL mit Tonfolge
Da ich keinen RKL habe, kann ich diese Brücke entfernen?
Benutzeravatar
Chr1stoph
Fast schon Admin
Fast schon Admin
Beiträge: 931
Registriert: 21 Dez 2020 14:32
Wohnort: Oberbayern

Re: Wofür sind diese beiden Anschlüsse?

#12

Beitrag von Chr1stoph »

Probiers aus. Teste die Hupenfunktion.
