W906 Baujahr 09 Starterbatterie-Massekabel Polklemme tauschen?

[Mumdeyos89]

Hallo Leute,
ich bin neu hier und benötige Hilfe bei der Elektrik in meinem Camper. Ich würde gerne an die Starterbatterie Strom mittel 16mm2 Plus- und Minuskabels für den Ladebooster einer Accubox 120s von Ective ableiten. An sich ist das theoritsch gar kein Hexenwerk, aber:

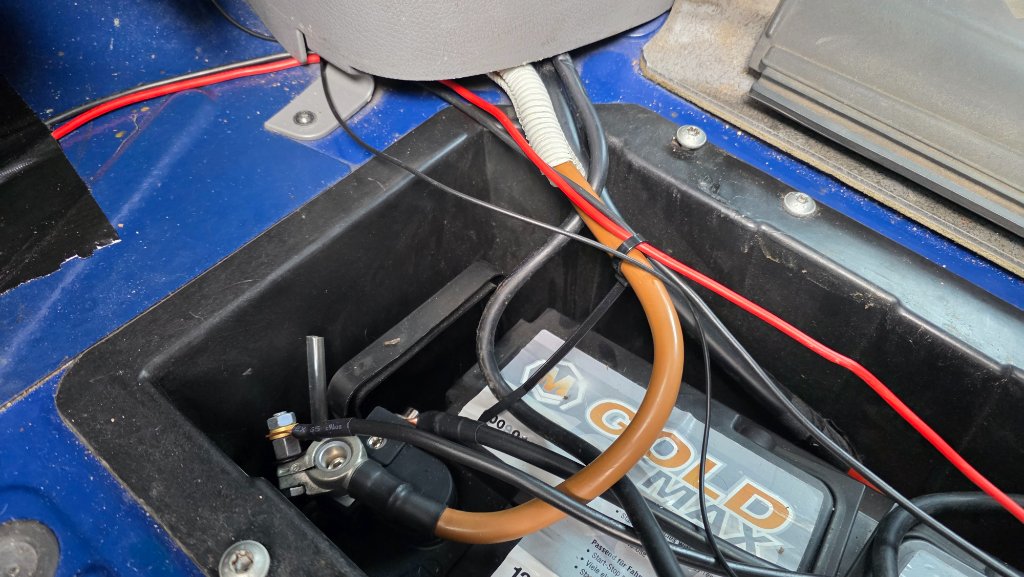

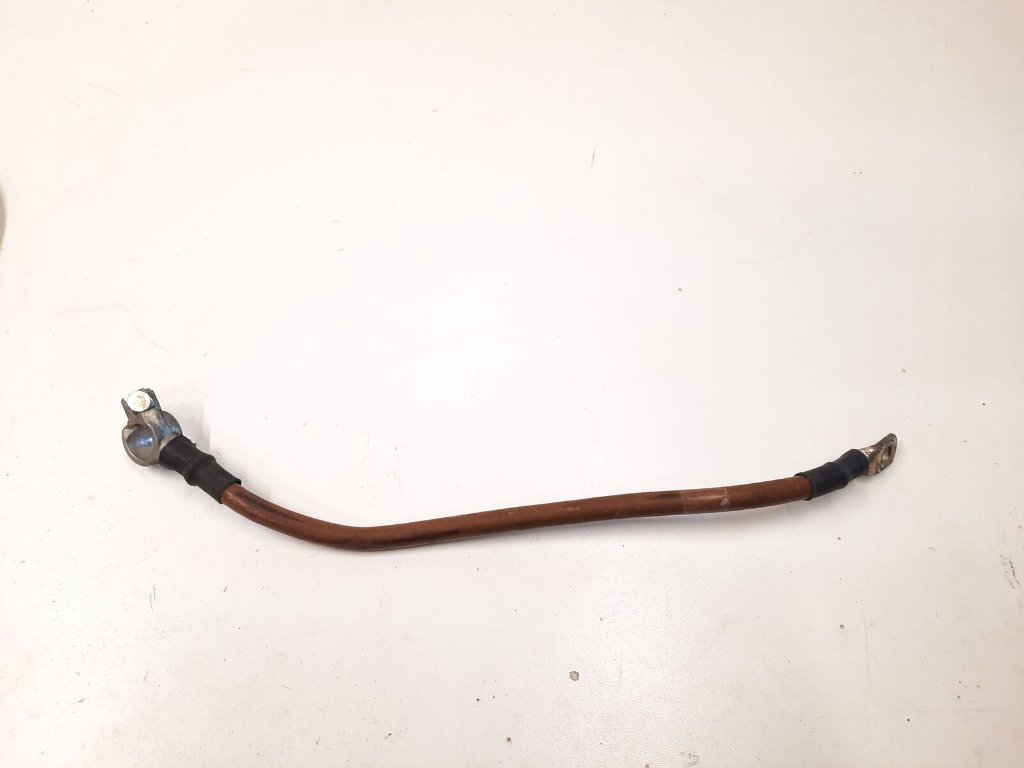

Das von Mercedes verbaute Massekabel sieht wie im angefügten Bild aus. Die Polklemme wird dierekt mit dem Minuspol verschraubt, nur leider ohne zusätzliche Anschlussmöglichkeit. Könnte ich hier am Originalkabel die Polklemme entfernen und die durch einen Rohrkabelschuh tauschen und dann an eine neue Polklemme M8 anschließen?? Das originale Kabel von Hersteller wäre dann hinüber
Bin leider nur Laie und bin da etwas unsicher was Elektrik betrifft. Ich hoffe ihr könnt mir helfen. Vielen Dank schonmal.
Grüße Mumdeyos

[cappulino]

Du hast Massebolzen mindestens in der Fahrersitzkiste, M6 Gewinde.

https://sprinter-forum.de/search.php?ke ... bmit=Suche

[Mumdeyos89]

Danke für die schnelle Antwort. Heißt das ich schließe das Pluskabel von der Starterbatterie an den Ladebooster an, das Masse kabel geht dann vom Ladebooster unter den Fahrersitz an den Massepunkt der Karosserie oder wie? Sorry für die blöde Frage

[hljube]

Das Plus Kabel schließt du nicht am Pol der Batterie an sondern in dem daran hängenden Sicherungskasten mit der passenden Sicherung.
Ein Platz sollte da noch frei sein.
Das massekabel dann an einen der Massebolzen im Fahrersitzkasten vorne rechts

[cappulino]

Sicherungsgröße entsprechend des abzusichernden Querschnitts und Form = Midi mit Anpassung oder Original https://sprinter-forum.de/viewtopic.php ... di#p277962

[Mumdeyos89]

Super, genauso hab ichs gestern gemacht. Hab ne Midi-Sicherung für 50a separat dazwischen gesetzt.
Vielen Dank Leute!

[Sprinter_213_CDI]

Hallo
Ich hänge mich hier mal ran weil es ein wenig passt.
Wo führt das Batterie Minuskabel hin? Nach dem Bild vom Post 1 , kann es ja von der Länge her nicht weit weg sein. Geht das Kabel erstmal auf die Fzg.-Masse oder an ein Sicherungskasten etc. ? Hat jemand ein Bildchen ?
Danke für eure Hilfe - Holger

[maecgeiver]

Hallo Holger.
Das Minuskabel geht an Masse. Das Pluskabel geht an Sicherungen.
Gruß
Claus

[hljube]

Der Masseanschluss sitzt gleich hinter der runden unteren Plastikverkleidung 10cm rechts neben dem Gaspedal.

Hat man den Trennbaren Massepol ist die Verkleidung dort anders ausgeschnitten

[Sprinter_213_CDI]

Moin
Vielen Dank für die Info.
Dann muss die Verkleidung ab, möchte wissen wie es dahinter aussieht.
Video Demontage Mittelkonsole : https://www.youtube.com/watch?v=b9uJ-ap8l60
Gruß und Danke - Holger

[Sprinter_213_CDI]

Kurze Rückmeldung

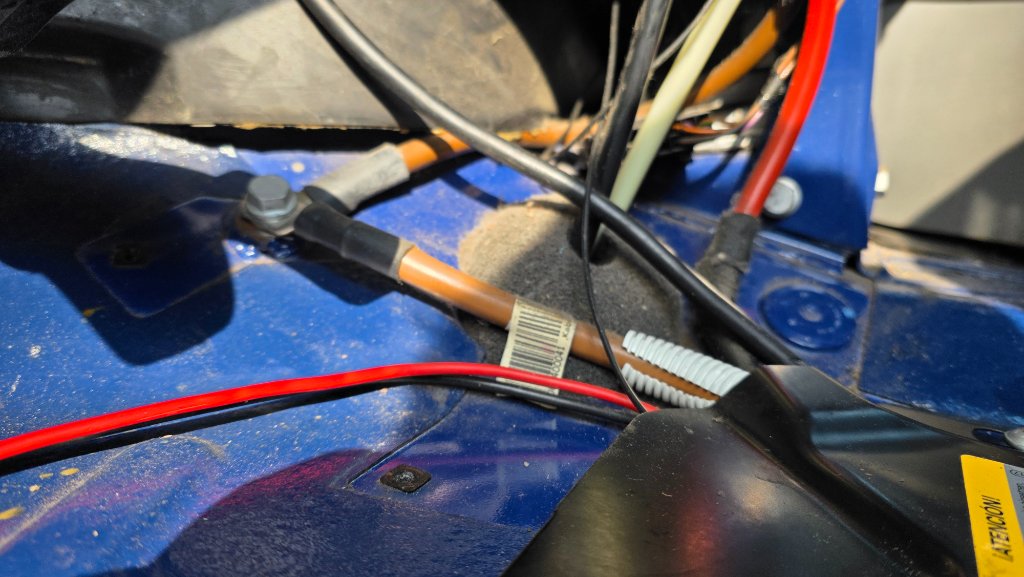

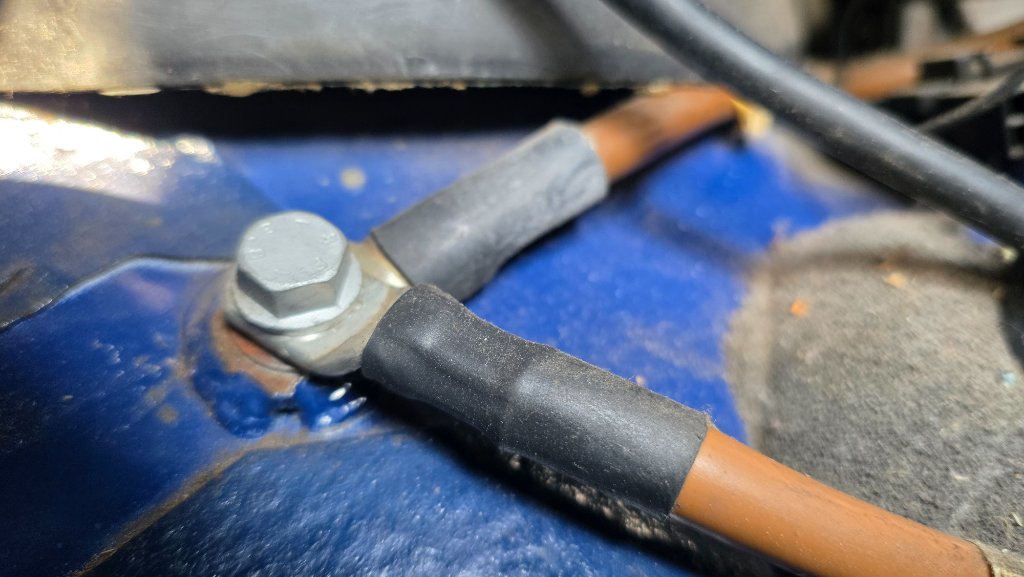

Das Batterieminuskabel endet gleich hinter der Verkleidung.
Die Verkleidung entfernt man einfach durch entfernen der Gummifussmatten, dann 4 Schrauben T20 ( 2 x links, 1 x Mitte, 1 x rechts ) und dann kann sie nach hinten rausgezogen werden. Schön viel Staub dahinter.
Ich wollte nur mal sehen wie die elektrische Verbindung zur Fahrzeugmasse aussieht. Da unten ist ja viel Dreck und Feuchtigkeit ( nasse Schuhe etc. ) und der Anschluss selbst ist nicht sonderlich geschützt. Aber bei mir sieht alles gut aus, schau ich in 10 Jahren wieder nach.

Achtung, der zweite dicke Minuskabel geht zur Originalen Aufbaubatterie in den Motorraum. Hat also nicht jeder !
Gruß Holger

Batterieminuskabel
