Kühlwasser anzapfen, aber wo?

[gonzlav]

Hallo Peter,
bin leider seit langem wieder mal im Forum bzw Internet, Urlaub ist wichtiger .
Für die Verbindung vom "Motor" zum Boiler habe ich folgendes genommen:
Siliconschläuche 16 mm diverse 90° und 45°Winkel (so wie es halt gepasst hat) von Steinbock aus Kirchberg die Teile sehen wertig aus und der Inhaber ist am Telefon sehr freundlich.
Rohre:
Rundrohr 1.4301
18x1mm
Beim örtlichen Stahlbauer bestellt.
Es ist ein geschweißtes Edelstahlrohr.
Das ganze ist schon eine recht wirre Konstruktion, aber es funzt nach 2 Jahren noch perfekt.
Zwischenzeitlich habe ich noch eine Temperaturregelung für die maximale Boilertemperatur eingebaut.
Sollte es doch Probleme geben habe ich alle Originalteile dabei um in 20 Minuten umzurüsten.

Gruß Gonzo

[PeterZ]

Hallo Gonzo,

großen Dank für die Infos.
Falls Du Bilder hast von der Anzapfung und der Schlauchführung nach hinten, wäre ich dafür sehr dankbar,.

LG Peter

[gonzlav]

Hallo Peter,
bin wieder zu Hause, Bilder kommen in den nächsten 2-3 Tagen.

Gruß Gonzo

[gonzlav]

Hallo Peter,
erst mal die Bilder Teil 1.
Dann die Erklärung

Gruß Gonzo

[gonzlav]

Hallo Peter,
Bilder Teil 2

[gonzlav]

Hallo Peter,
und nun Teil 3

[gonzlav]

Hallo Peter,
und nun die Erklärung zu den Bildern:
1. Abzweig vom Org. MB Rohr ( Warmwasserheizung mit opt. Innenraumwärmetauscher.

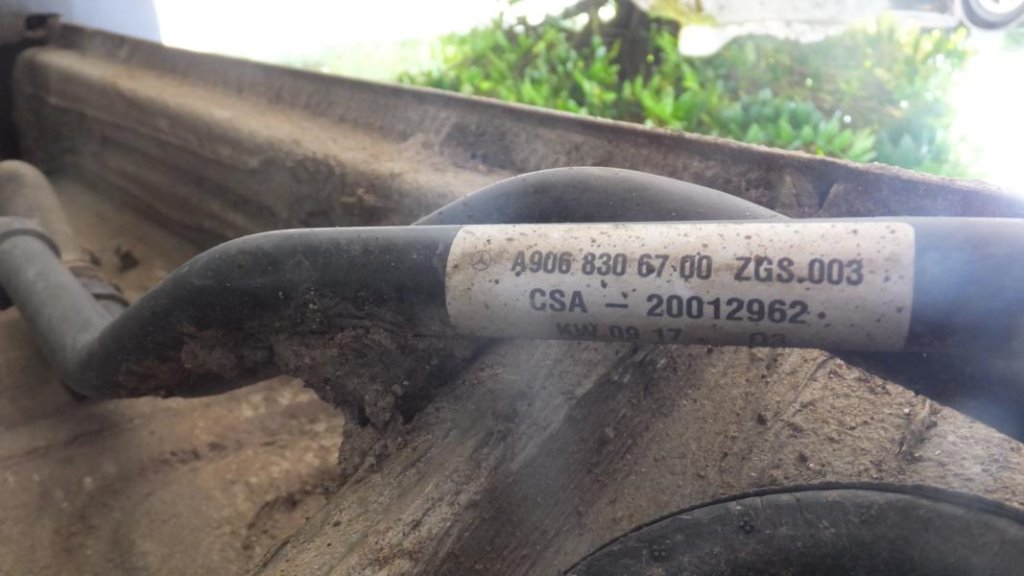

2. Typenschild MB Rohr.
3. Nach MB Rohr nach hinten.

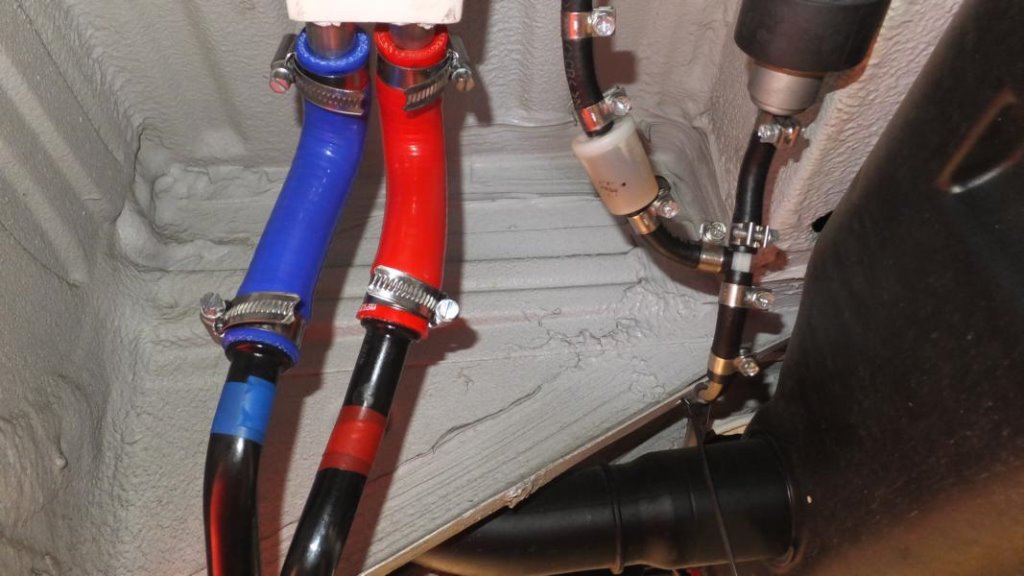

4. Nach MB Rohr in den Kabelkanal mit 18mm VA Rohr.

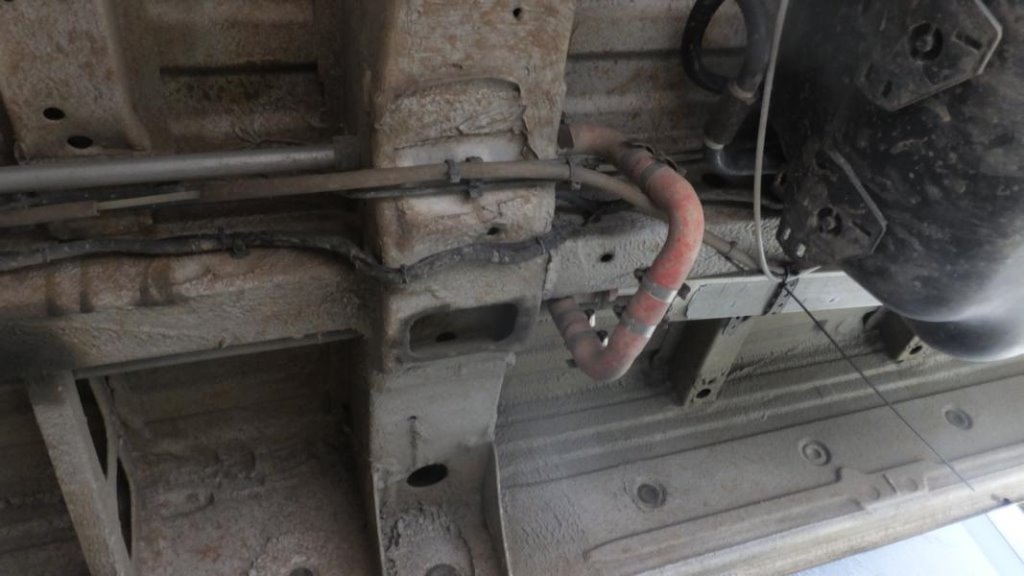

5. Um den Rahmen.
6. so sieht das ganze nach Offroad aus.

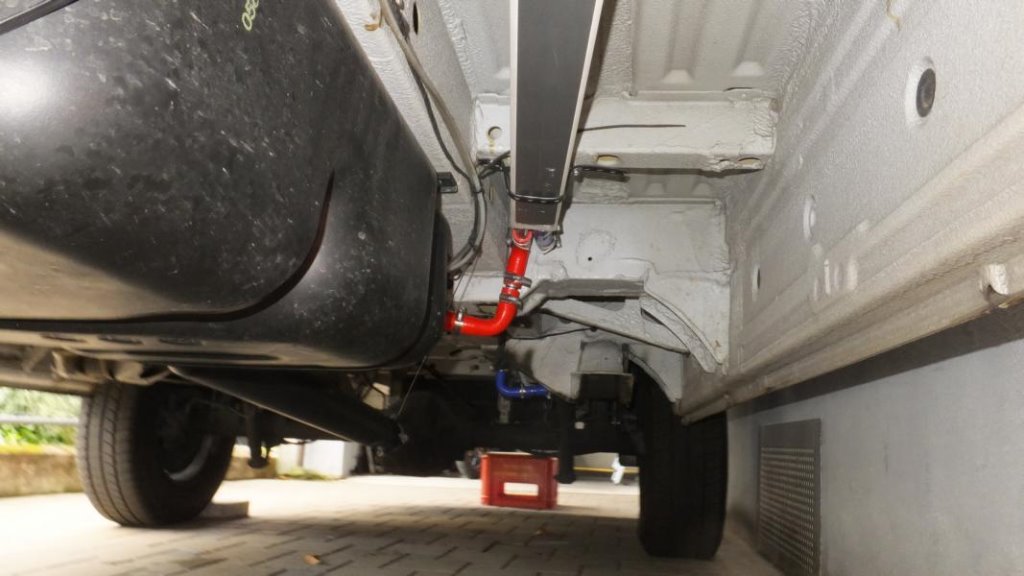

7. Umrundung das Rahmen.

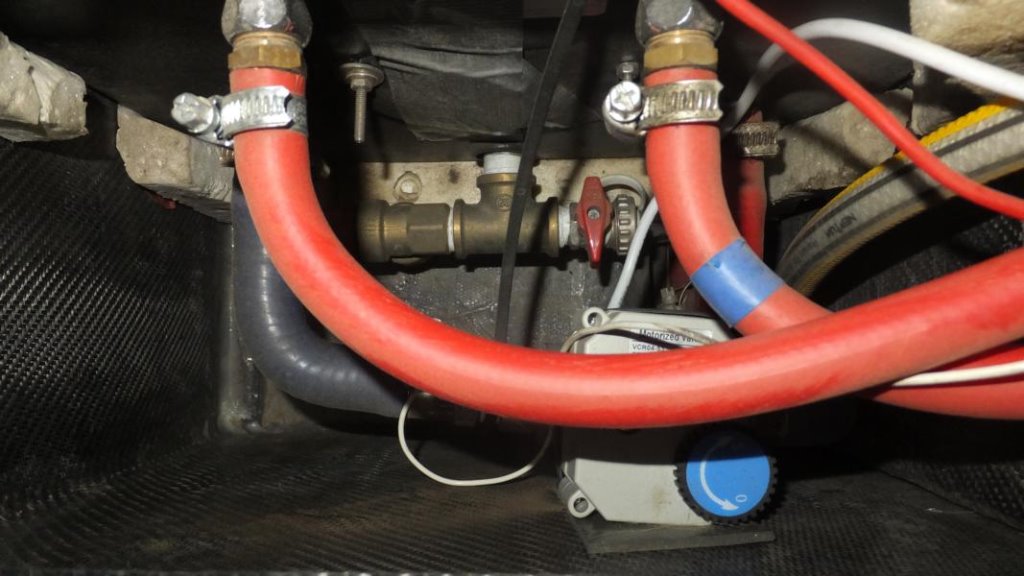

8. Boileransicht von oben im Fz. mit Regelventil.
Für die Leitungen wurde kein Loch gebohrt, ausser für den Anschluß an den Boiler im Innenraum.

Gruß Gonzo

[PeterZ]

Ganz lieben Dank Gonzo. Sehr hilfreich.

Leider habe ich nicht den Innenwärmetauscher. Ich muß also irgendwo am Motor direkt anzapfen.
Falls das mal jemand gemacht hat, wären von dem Teil auch noch Bilder super.

Grüße
Peter

[gonzlav]

Hallo Peter,
hast Du eine Original Standheizung ( Wasserheizung )?
Wenn Ja ist kein Problem das " Wasserrohr " für den Innenraumwärmetauscher zu montieren.

Gruß Gonzo

[gonzlav]

Hallo Peter,
Nachtrag:
ich hatte nie einen Innenraumwärmetauscher, sondern die Vorbereitung dafür.
Und die Vorbereitung habe ich genutzt.

Gruß Gonzo

[PeterZ]

ok. Leider habe ich die Vorbereitung auch nicht.

[Mighty7]

Hallo Peter,
Nachtrag:
ich hatte nie einen Innenraumwärmetauscher, sondern die Vorbereitung dafür.
Und die Vorbereitung habe ich genutzt.

Gruß Gonzo

Hi Gonzo,

du hast sicherlich H88. Bis wohin reicht die Verrohrung unter dem Auto? Hört sie vor dem Dieseltank auf (es scheint so, aber ich kann es nicht genau erkennen)?

Danke & Grüße Martin
