Hallo
Ich habe einen Mercedes Sprinter 316 BJ: 2014 mit Warmluft Zusatzheizung und die hat die Zeitschaltuhr. Die möchte ich jetzt durch das Modul von eberspächer easystart call ersetzten.
Kann mir jemand ein Anschlussplan vom kabelbaum von der Zeitschaltuhr so dass ich das direkt von dort abnehmen könnte ohne das auseinander zu reissen. Die Stecker passen leider nicht wo dabei sind wie könnte es auch anders sein!
http://www.sprinter-forum.de/download/f ... ew&id=5425
http://www.sprinter-forum.de/download/f ... ew&id=5424
eberspächer easystart call einbauen
eberspächer easystart call einbauen
- Dateianhänge
-

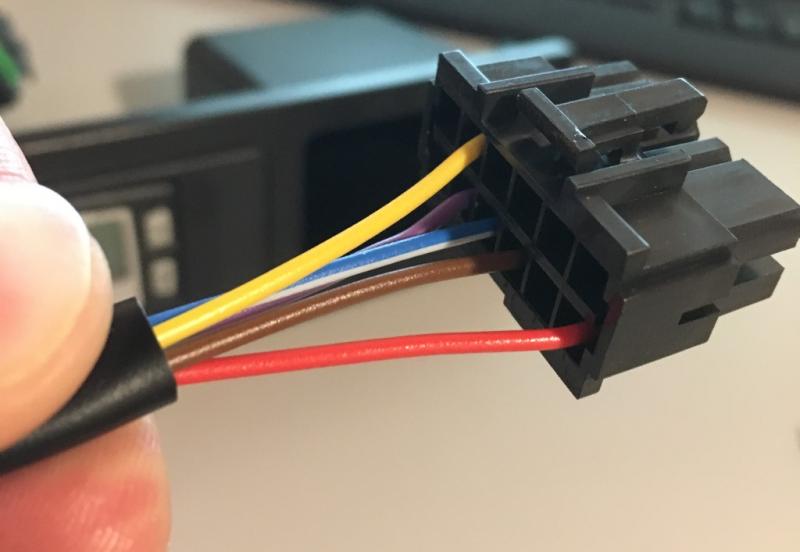

- so einer sollte es sein da würde ich gerne meine kabel an schliessen!
-

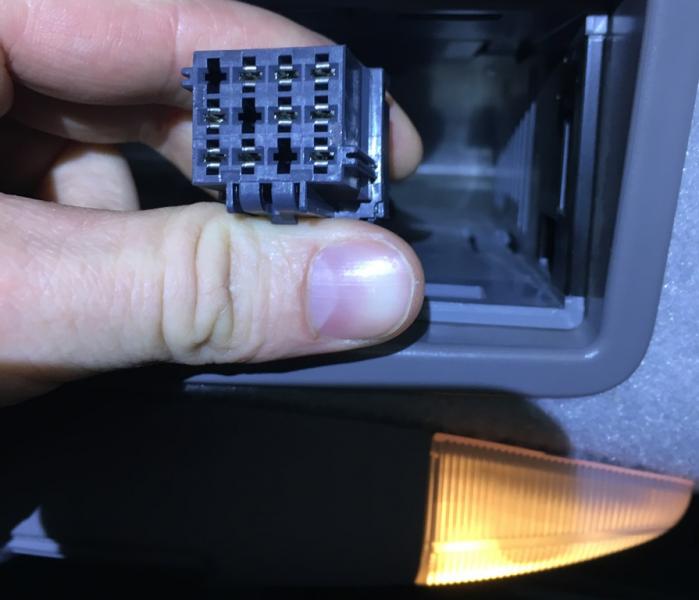

- das ist der stecker von der Zeitschaltuhr
Sprinter 316 BJ 2014
Re: eberspächer easystart call einbauen
Hallo,
Gib mal bei google.com "eberspächer wiring diagram" ein und lass dir die Bilder anzeigen.
Welche Zeitschaltuhr hast du genau und welche Heizung genau?
Gruß, Techniker
Gib mal bei google.com "eberspächer wiring diagram" ein und lass dir die Bilder anzeigen.
Welche Zeitschaltuhr hast du genau und welche Heizung genau?
Gruß, Techniker
Re: eberspächer easystart call einbauen
Hallo

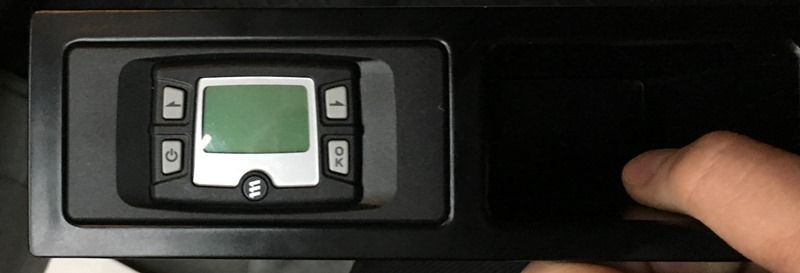

es ist eine Eberspächer Airtronic m d4s und Zeitschaltuhr ist die drin Foto
http://www.sprinter-forum.de/download/f ... ew&id=5426
es ist eine Eberspächer Airtronic m d4s und Zeitschaltuhr ist die drin Foto
http://www.sprinter-forum.de/download/f ... ew&id=5426
- Dateianhänge
-
Sprinter 316 BJ 2014
Re: eberspächer easystart call einbauen
Hallo, die Leitungsbelegung ist:
Pin 1 rot > Klemme 30 (Plus)
Pin 2 gelb > S+ (Einschaltsignal)
Pin 3 braun > Klemme 31 (Minus)
Pin 4 violett > DAT-Leitung
Pin 5 blau/weiß > Diagnose
Pin 6 grau/schwarz > Klemme 58 (Instrumentenbeleuchtung)
Pin 7 grau > Temperaturfühler Plus
Pin 8 braun/weiß > Temperaturfühler Minus
Pin 9 unbelegt
Original sind die Stecker nicht zusammengebaut, außer man nimmt einen Universalkabelbaum. Das heißt, der Monteur kann die Pins der Stecker so belegen wie er es benötigt, wenn schon ein Teil vorhanden ist und ein anderes Teil dazu kommt oder durch ein anderes ersetzt werden soll.
Du kannst die vorhandenen Stecker auspinnen und die Pins in das neue, passende Steckergehäuse wieder einstecken. Dazu benötigst du ein sogenanntes Auspinnwerkzeug, oder einen sehr flachen Schraubenzieher. Ich würde aber einfach neue Steckergehäuse mit Pins kaufen (gibts auch einzeln) und mit 1,5er Drähte einen Adapter bauen.
Hier findest du alles was du benötigst:
http://standheizung-ersatzteile.com/med ... g-2014.pdf
Gruß, Techniker
Pin 1 rot > Klemme 30 (Plus)
Pin 2 gelb > S+ (Einschaltsignal)
Pin 3 braun > Klemme 31 (Minus)
Pin 4 violett > DAT-Leitung
Pin 5 blau/weiß > Diagnose
Pin 6 grau/schwarz > Klemme 58 (Instrumentenbeleuchtung)
Pin 7 grau > Temperaturfühler Plus
Pin 8 braun/weiß > Temperaturfühler Minus
Pin 9 unbelegt
Original sind die Stecker nicht zusammengebaut, außer man nimmt einen Universalkabelbaum. Das heißt, der Monteur kann die Pins der Stecker so belegen wie er es benötigt, wenn schon ein Teil vorhanden ist und ein anderes Teil dazu kommt oder durch ein anderes ersetzt werden soll.
Du kannst die vorhandenen Stecker auspinnen und die Pins in das neue, passende Steckergehäuse wieder einstecken. Dazu benötigst du ein sogenanntes Auspinnwerkzeug, oder einen sehr flachen Schraubenzieher. Ich würde aber einfach neue Steckergehäuse mit Pins kaufen (gibts auch einzeln) und mit 1,5er Drähte einen Adapter bauen.
Hier findest du alles was du benötigst:
http://standheizung-ersatzteile.com/med ... g-2014.pdf
Gruß, Techniker
Re: eberspächer easystart call einbauen
danke für die Hilfe, ich werde mehr berichten wenn es geht!
